在陶瓷生產技術領域中，根據產品需求，通常需要將多種不同粒度的物料均勻混合在一起。目前，國內外廣泛使用的混料方式主要有：人工摻合，即將不同物料集合一起后依賴鐵鍬等工具不斷翻動，使物料達到混合的目的，該方式勞動強度高，效率低且難以實現不同物料的均勻混合。

　　為了解決現有技術中存在的問題，本發明的目的是提供一種陶粒設備-陶粒混料裝置。

　　一、技術方案：

　　一種陶?；炝涎b置，包括U形管、混料管、調節閥A和調節閥B，在U形管拐彎處的下側面上連接有混料管，混料管為上下端敞口的中空結構，混料管的上端口連接于U形管上，并且混料管的內腔與U形管得內腔連通。

　　進一步的，在U形管兩側的管體上分別設置有用于控制下料量的調節閥A。在混料管上設置有調節閥B。在U形管拐彎處的下側面上設置有上法蘭，在混料管的上端口上設置有下法蘭，上、下法蘭通過螺栓緊固連結。在U形管和混料管的內壁上均設置有陶瓷耐磨層。

　　二、優點：

　　1、本發明設計簡單，通過U形管的兩個管口向U形管內同時加入兩種物料，并在混料管內混合，可以靈活控制不同粒度物料的下料量及下料速度，可實現不同程度的混合；

　　2、通過在U形管和混料管的內壁上設置陶瓷耐磨層，使得U形管和混料管具有耐磨性好、耐腐蝕性好等優越性能，大大提高了U形管和混料管的使用壽命，降低維修、更換成本。

　　三附圖說明

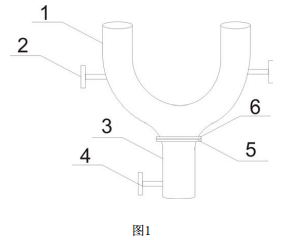

　　圖1為本發明的結構示意圖；

　　圖中：1、U形管；2、調節閥A;3、混料管；4、調節閥B;5、下法蘭；6、上法蘭。

　　具體實施方式

　　如圖l所示，一種陶?；炝涎b置，包括U形管1、混料管3、調節閥A2和調節閥B4，在U形管1拐彎處的下側面上連接有混料管3，混料管3為上下端敞口的中空結構，混料管3的上端口連接于U形管1上，并且混料管3的內腔與U形管l的內腔連通。

　　在U形管1兩側的管體上分別設置有用于控制下料量的調節閥A2，在混料管上設置一種陶?；炝涎b置有調節閥B4。

　　在U形管拐彎處的下側面上設置有上法蘭6，在混料管的上端口上設置有下法蘭5，上、下法蘭通過螺栓緊固連結。

　　在U形管1和混料管3的內壁上均設置有陶瓷耐磨層。

　　本發明設計簡單，通過U形管的兩個管口向U形管內同時加入兩種物料，并在混料管內混合，可以靈活控制不同粒度物料的下料量及下料速度，可實現不同程度的混合。

　　本發明通過在U形管和混料管的內壁上設置陶瓷耐磨層，使得U形管和混料管具有耐磨性好、耐腐蝕性好等優越性能，大大提高了U形管和混料管的使用壽命，降低維修、更換成本。
